1、工作原理
摩擦阻尼器（FD），通過構件間的摩擦滑移消耗輸入的能量，因其構造簡單、性能穩定、阻尼力大等特點而被工程采用。對于帶有摩擦阻尼器的結構，在正常使用荷載作用下，摩擦阻尼器為結構提供附加剛度而本身不滑移；在中大震作用下，摩擦阻尼器通過產生摩擦滑移做功以消耗吸收地震輸入的能量，為結構提供附加阻尼，從而減小結構響應。

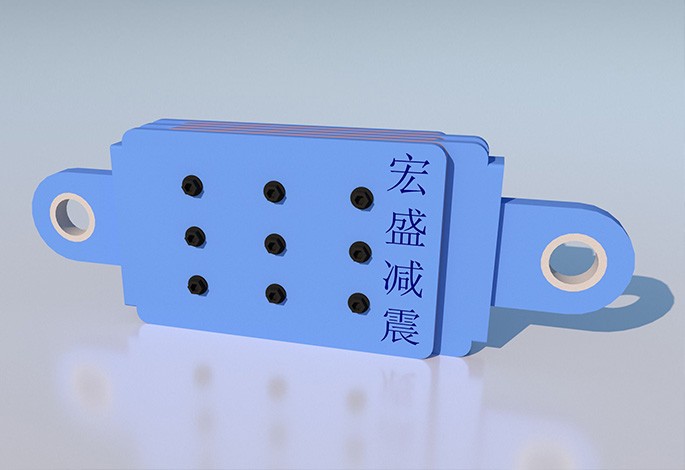

圖1：摩擦阻尼器結構原理示意圖
2、產品特點
摩擦阻尼器（FD）是鋼板與摩擦片之間的相對滑移產生摩擦力，將建筑物的振動能里轉化成熱能，從而達到減輕結構振動的目的。其特點是：
- 在未達到啟動條件（大震）時，摩擦阻尼器未啟動，其作用相當于剛性拉桿，整個裝置與普通支撐的效果基本相同；
- 當達到啟動條件后，摩擦阻尼器開始啟動，利用其本身的阻尼、摩擦、塑性變形性能來耗散地震能量，從而提高了結構的安全可靠性；
- 性能穩定，耐久性良好；
- 維護成本低。
3、產品檢測
摩擦阻尼器產品性能測試及其性能指標均嚴格參照《建筑結構抗震規范》（GB50011-2010）中12.3節以及《建筑消能阻尼器》（JG/T-209-2012）中7.2和6.2的相關規定。
摩擦阻尼器產品驗收標準均嚴格參照《建筑結構抗震規范》（GB50011-2010）中12.3節和《建筑消能阻尼器》（JG/T-209-2012）中8和9 的規定執行。
我司研發的摩擦阻尼器產品經試驗測試，性能穩定，滿足規范要求。
4、安裝說明
上、下連接板與預埋件固定，摩擦阻尼器通過螺栓或焊接固定在預埋件上后段焊加固。

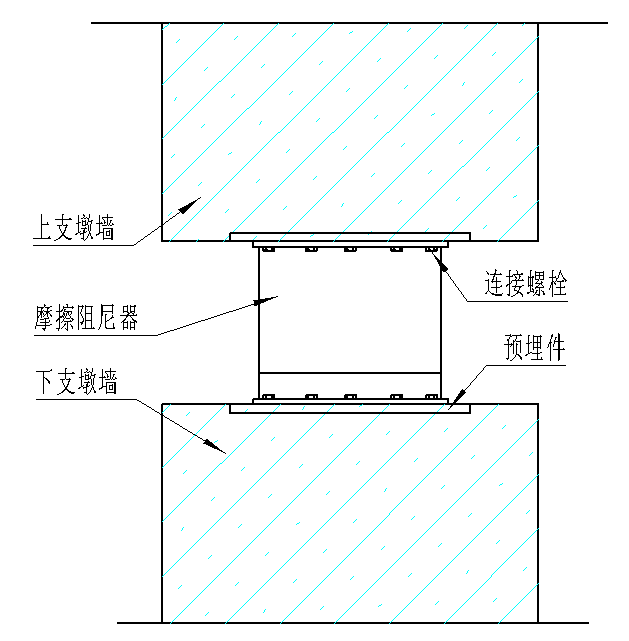

圖2：摩擦阻尼器 現場安裝示意圖
5、產品型號
|
序號 |
產品型號 |
設計阻尼力(KN) |
起滑位移 |
|
1 |
FD-100 |
100 |
1 |
|
2 |
FD-200 |
200 |
1 |
|
3 |
FD-300 |
300 |
1 |
|
4 |
FD-400 |
400 |
1 |
|
5 |
FD-500 |
500 |
1 |
|
6 |
FD-600 |
600 |
1 |
|
7 |
FD-700 |
700 |
1 |
|
8 |
FD-800 |
800 |
1 |
|
9 |
FD-900 |
900 |
1 |
|
10 |
FD-1000 |
1000 |
1 |
|
結構形式：拉伸型、剪切型。 |
|||
